YZ-ZDXW-40全自动数控卧式斜面弯曲中心
一、设备简介
本机床适用于机械、汽车、农机、矿山机械、轴承、桥梁、船舶等制造业的批量生产模具、锻造、金属结构等各行各业的坯料切割。主要用来锯切黑色金属和有色金属的圆料、方料、型材和管材。具有锯缝窄、省料、节能、锯切精度高、操作维护方便、生产效率高的特点
二、设备技术参数
|
型号 |
YZ-4240（4533） |
|
切削范围 |
圆料：330mm 方钢、型材：330 X 450mm |
|
带锯条规格 |
34*1.1*4115mm |
|
切割速度 |
18、30、42、65m/min |
|
进给速度： |
液压无极调速 |
|
锯轮直径 |
440mm |
|
主电机功率 |
3KW 6级 |
|
液压电机功率 |
0.75KW |
|
冷却电机功率 |
0.09KW 2级 |
|
送料电机功率 |
1.5KW 4级（备选） |
|
承载能力： |
4T |
|
机床外形尺寸 |
2350*1350*1500mm |
|
机床净重 |
约1.4T |
|
型号 |
YZ-5054-500 |
|
切削范围 |
圆料：400mm 方钢、型材：400 X 500mm |
|
带锯条规格 |
4650*1.3*41mm |
|
切割速度 |
20、33、47、74m/min |
|
进给速度： |
液压无极调速 |
|
锯轮直径 |
500mm |
|
主电机功率 |
4KW 6级 |
|
液压电机功率 |
0.75KW |
|
冷却电机功率 |
0.09KW 2级 |
|
送料电机功率 |
2KW 4级（备选） |
|
承载能力： |
4T |
|
机床外形尺寸 |
1950*2350*1600mm |
|
机床净重 |
约1.3T |
三、轴承表
|
型号规格 |
名称 |
数量 |
备注 |
|
6202 ( 15X35X11) GB/T276 |
深沟球轴承 |
4 |
装在导向头上 |
|
6207 (35X72X17) GB/T276 |
深沟球轴承 |
4 |
装在托料滚子上 |
|
6206 (30 X 62 X 16) GB/1276 |
深沟球轴承 |
12 |
装在辐道上（备选） |
|
6208 (40 X 80 X 18) GB/T276 |
深沟球轴承 |
1 |
装在蜗杆上 |
|
30307 (35X 80 X 22.75) GB/T297 |
圆锥滚子轴承 |
2 |
装在蜗杆上 |
|
30212 (60 X 110 X 23.75) GB/T297 |
圆锥漆子轴承 |
2 |
装在蜗轮轴上 |
|
NJ21IE (55 X 100 X 21) GB/T283 |
圆柱滚子轴承 |
1 |
装在蜗轮轴上 |
|
NJ212E (60 X 110 X 22) GB/T283 |
圆柱滚子轴承 |
1 |
装在蜗轮轴上 |
|
NJ208E (40 X 80 X 18) GB/T283 |
圆柱液子轴承 |
2 |
装在从动锯轮上 |
|
51104 (20 X 35 X 10) |
推力球粕承 |
1 |
装在张紧丝杆上 |
四、液压元件表
|
型号规格 |
名称 |
数量 |
备注 |
|
WU3-Z160X I60F-S |
漏网 |
1 |
|
|
YB1-6B3 |
叶片泵 |
1 |
|
|
Y801-4 |
液压电机 |
1 |
0.75kw. 1440rmp-l, 380V. 50HZ |
|
P-10B |
溢流阀 |
1 |
|
|
Y-60 |
压力表 |
1 |
|
|
DSG-02-3C2 |
电磁换向阀 |
2 |
C型，直流24V |
|
DSG-02-2B11B |
电磁换向阀 |
1 |
J型.直流24V |
|
Q-10B |
调速阀 |
1 |
|
|
|
压力表开关 |
1 |
|
五、电气元件表
|
序号 |
名称 |
型号及规格 |
数量 |
备注 |
|
1 |
主电机 |
3kw,1440rmp,460V,60HZ |
1只 |
Y100L2-4 |
|
2 |
冷却电机 |
0.09kw,2880rmp,380V,50HZ |
1只 |
AB-25 |
|
3 |
蘑菇钮 |
A411 |
1只 |
|
|
4 |
变压器 |
BK-150 |
1只 |
|
|
5 |
电源开关 |
HZ10-25/3 |
1只 |
|
|
6 |
交流接触器 |
CJXr1210 |
1只 |
|
|
7 |
交流接触器 |
CJXr1210 AC36V |
3只 |
|
|
8 |
中间接触器 |
JZC4-22 AC36V |
1只 |
|
|
9 |
过热继电器 |
JR36-20 /5A |
1只 |
|
|
10 |
过热继电器 |
JR36-20 /16 A |
1只 |
|
|
11 |
小型断路器 |
DZ47-60/C20 |
1只 |
|
|
12 |
小型断路器 |
DZ47-60/C5 |
2只 |
|
|
13 |
总停开关 |
1-AY16 A4 型 |
1只 |
|
|
14 |
旋钮 |
LAY16 D 型 |
1只 |
|
|
15 |
按钮 |
LAY 16 A 型 |
3只 |
|
|
16 |
带锁按钮 |
LAY 16 C型 |
1只 |
|
|
17 |
工作灯 |
JC4-1 AC36V |
1只 |
|
|
18 |
指示灯 |
XDJ2 AC 36 V |
1只 |
|
|
19 |
行程开关 |
YBLX-K/411 |
2只 |
|
|
20 |
12位接线端子 |
ID-2512L |
2只 |
|
|
21 |
4位接线端子 |
LTD-2504 |
1只 |
|
说明：
1、没有选购辐道的用户，本表项目、数量均应相应剔除。
2、因形势在发展，原理图修改，本表项目、数量均应相应变化。恕不讪知。敬请客户原谅。
六、常用材料切削速度、效率参考表
|
材质 |
钢材牌号 |
锯带速度 m/min |
切削效率 cm2/min | |||
|
GB中国 |
AISI美国 |
DIN德国 |
JIS日本 | |||
|
低碳钢 |
08 |
1010 |
CIO |
S10C |
50〜75 |
70 〜80 |
|
15 |
1015 |
C15 |
S15C |
50-75 |
70-80 | |
|
中碳钢 |
45 |
1045 |
C45 |
S45C |
50-70 |
60-70 |
|
55 |
1055 |
CK55 |
S55C |
57-70 |
50-60 | |
|
工具钢 |
T10 |
W1 |
C75W |
SK4 |
30-40 |
20-40 |
|
T12 |
W1 |
C125W |
SK2 |
30-40 |
30-40 | |
|
T8Mn |
W1 |
C80W |
SK5 |
30-40 |
30-40 | |
|
合金结 构钢 |
40CrNi |
3140 |
40NiCr6 |
SNC236 |
30-40 |
30-40 |
|
40CrMoA |
4140 |
42CrMo8 |
SCM440 |
40-50 |
34 〜45 | |
|
40CrNiMoA |
4340 |
34CrNiMo8 |
SNCM439 |
35-45 |
30-40 | |
|
高速钢 |
W18Cr4V |
T1 |
SI 8-3-1 |
SKH2 |
20-30 |
20-30 |
|
W18VrVo5 |
T4 |
S18-1-2-5 |
SKH3 |
17〜25 |
15 〜25 | |
|
冷模具 钢 |
Crl2MoV |
D2 |
X155CrVMol21 |
SKD11 |
20-30 |
20-25 |
|
CrWMn |
D7 |
105WCr6 |
SKS2 |
17-30 |
15-20 | |
|
9SiCr |
DI |
IO5WCr6 |
SKH3 |
17-30 |
15 〜20 | |
|
热模具 钢 |
3Cr2W8V |
H21 |
X30CrMoV51 |
SKD5 |
30-40 |
3435 |
|
4Cr5, MoViSi |
H13 |
X40CrMoV51 |
SKT6) |
25 〜35 |
25 〜30 | |
|
5CRNiMo |
L6 |
X55N1MOV51 |
SKT4 |
20-30 |
20-25 | |
|
弹簧钢 |
50CrVA |
6150 |
50CrV4 |
SUP 10 |
17-30 |
20-30 |
|
50CrMnVA |
6150 |
50CrV4 |
SUP 10 |
17-30 |
20-30 | |
|
轴承钢 |
GCrl5 |
S2100 |
IOOCr6 |
SUJ2 |
25~35 |
25-35 |
|
不锈钢 |
0Crl7Nil2Mo2 |
316 |
X5CrMiMol721 |
SU316 |
25-35 |
15-25 |
|
1Crl7 |
430 |
X6Crl7 |
SU430 |
25-35 |
15-25 | |

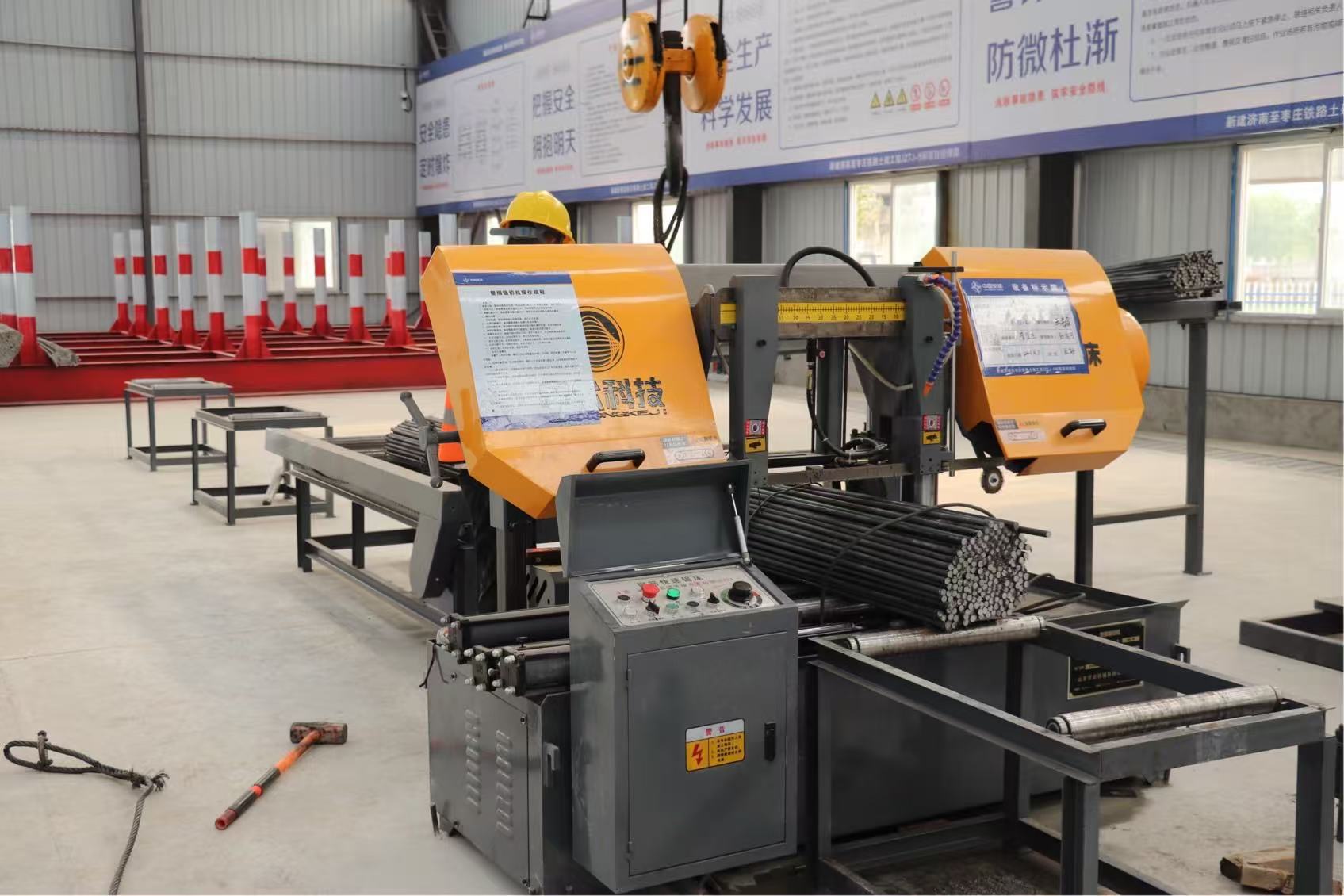

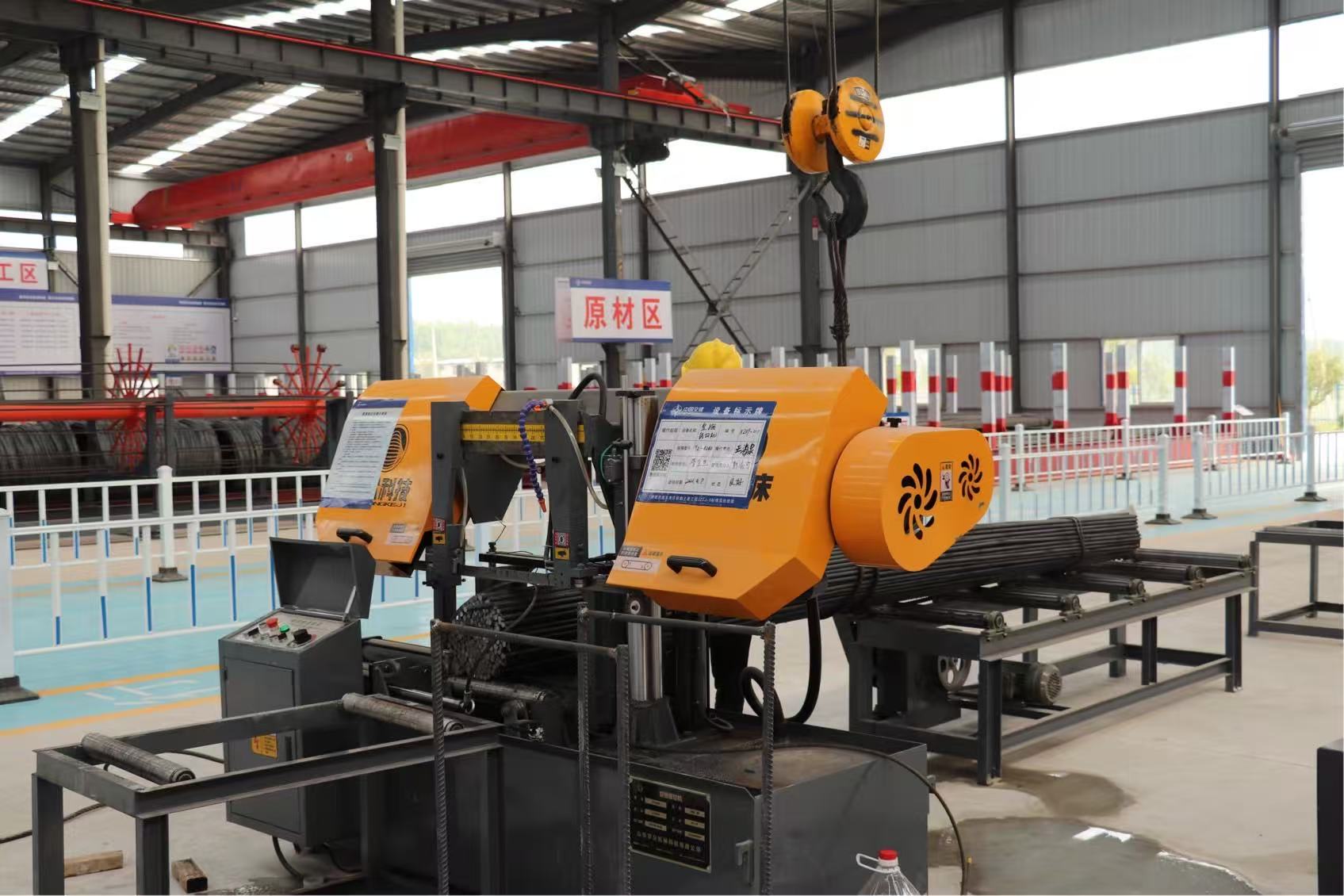

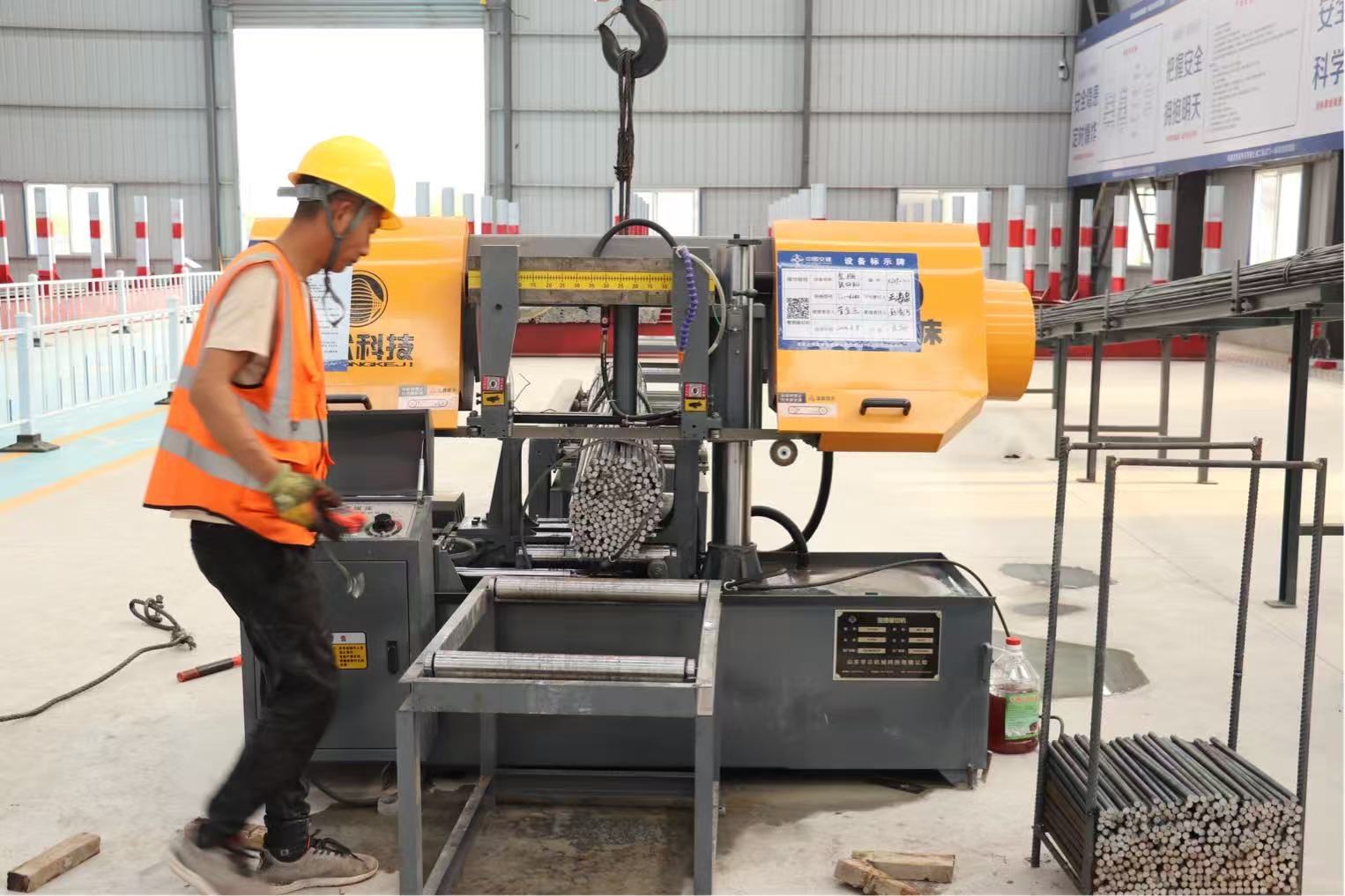

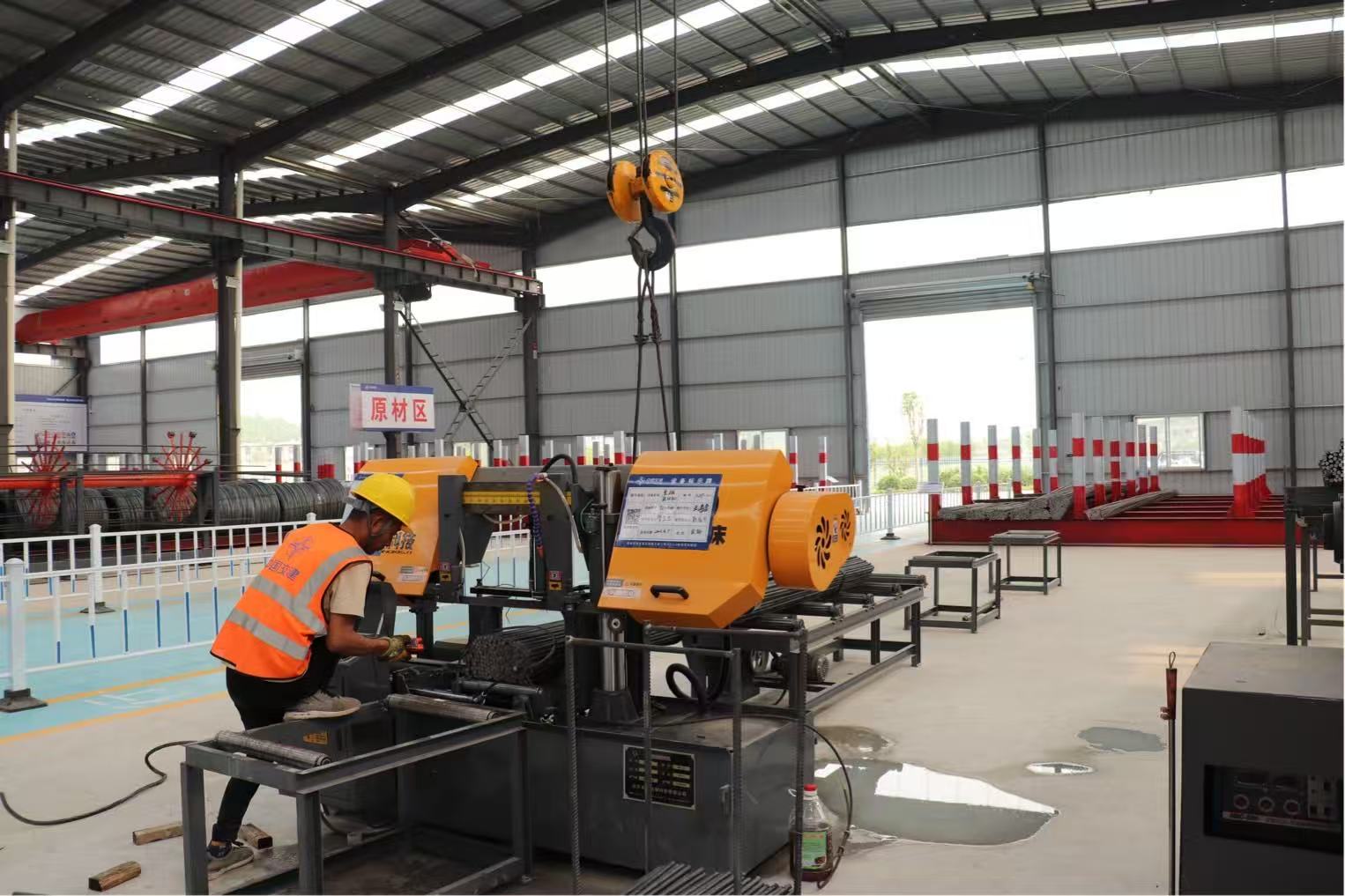

七、设备图片
八、设备视频链接
https://mp.weixin.qq.com/s/ELPVZQT7Goc0xTbyI7eV2g
九、售后服务
1.设备安装：由用户提前通知，在指定时间内到现场安装（根据合同约定）。
2. 设备维护：
（1）公司提供终身维护服务，非人为导致的配件损坏，质量保证期内免费供应；质量保证期后只收取基本成本费。
（2）设备使用过程中遇到问题时，我方保证在15分钟内指派专业人员电话解决问题，给予答复，如需要技术人员到现场解决问题时，我司将安排经验丰富的售后工程师赶往工地现场指导。
3.售后服务电话：18653755979
4.洽谈合作热线：18553711979 13853722888
