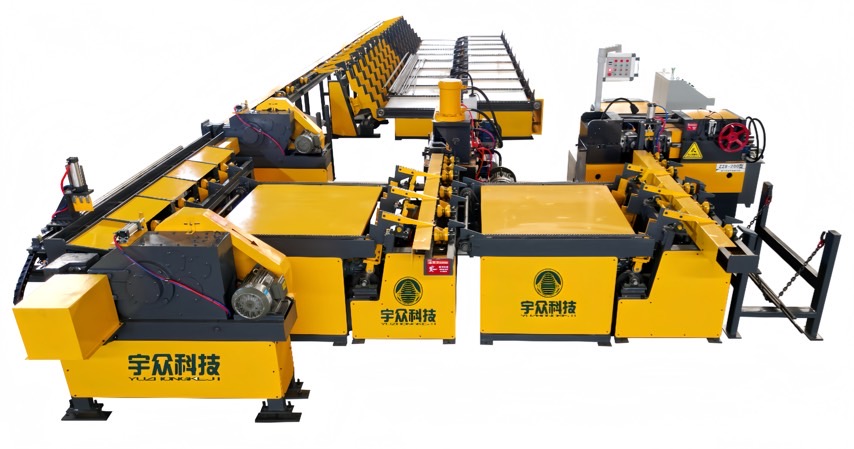

全自动锚杆生产线

一、设备描述

该生产线主要用于直径18-22mm，强度335Mpa/500Mpa/600Mpa的锚杆加工，主要包含自动上料、剪前输送辊道、余料架、余料卸料机构、定尺切断、剪后输送辊道、定尺小车、斜口切断机、缩径过渡储料平台、缩径输送辊道、滚丝过渡储料平台、滚丝输送辊道、成品储料架、缩径机、滚丝机等组成，可完成锚杆自动化流水线式加工生产，大大降低了用工数量和工人的劳动强度，提高了生产效率和产品质量。每班（8小时工作制）产能可达2000根锚杆。

二、应用范围

在煤矿开采及各类地下工程建设中，矿用锚杆作为保障巷道稳定与安全的关键支护材料，其生产效率与质量对工程进度和安全起着重要作用。传统的矿用锚杆生产线多依赖人工操作，存在劳动强度大、生产效率低、产品质量稳定性差等问题，难以满足日益增长的市场需求以及现代化矿山建设的要求。随着自动化技术、智能控制技术的飞速发展，对矿用锚杆生产线进行自动化改造成为必然趋势。通过自动化改造，能够提高生产效率、降低劳动成本、提升产品质量，增强企业在市场中的竞争力，同时也符合矿山行业向智能化、绿色化发展的方向 。

三、主要工位功能简介

(1) 、自动上料机构

     自动上料机构主要由输送轨道、上料机构、卸料机构组成，用于成捆

钢筋的上料、计数，能够实现棒材钢筋的自动上料，上料效率高， 无需人

工上料，该机构采用二级链条输送，便于成捆钢筋铺平展开。

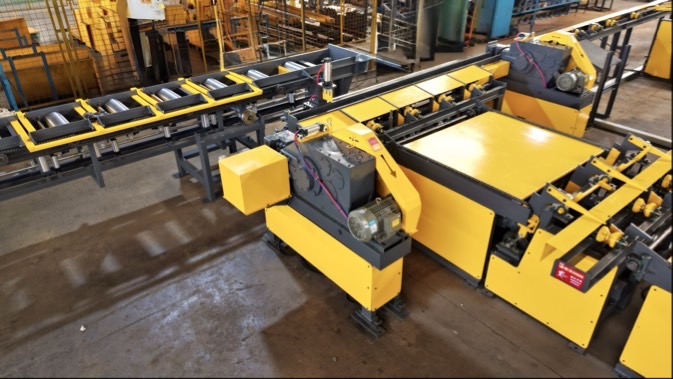

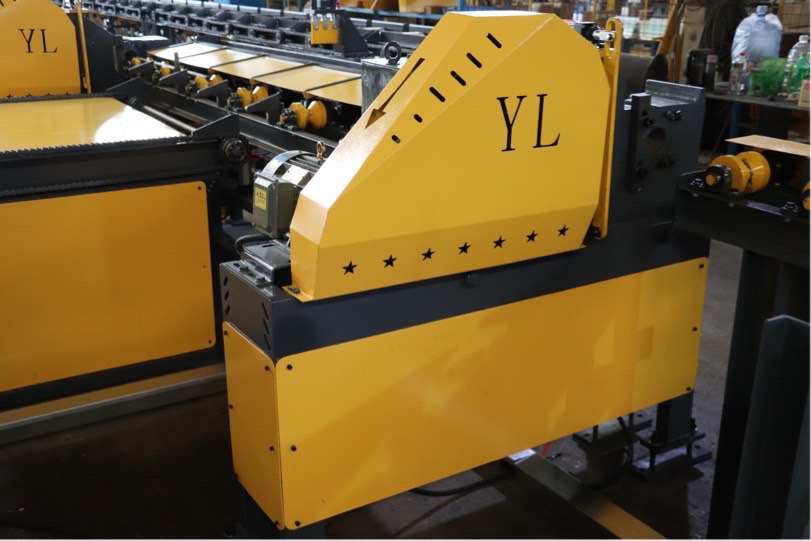

(2) 、锚杆定尺切断机构

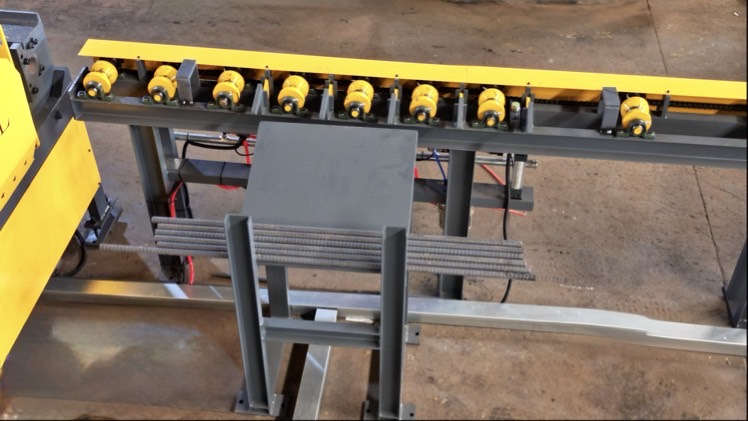

     主要由剪前辊道、平口切断机、剪后辊道和伺服定尺小车组成。平口切

断机采用圆弧刀片，锚杆端面平整，便于缩径滚丝。伺服定尺小车，可完

成长度1.5-3米锚杆的无级定尺，定尺精度±3mm。剪切完成后，剪后辊道

可直接用顶板卸料至斜口剪切工位。

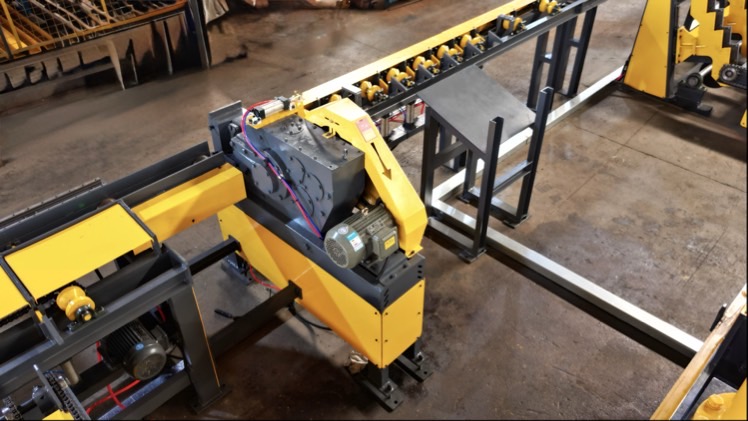

(3) 、斜角切断机构

    主要用于锚杆另一端斜角的切断，由45º斜角切断机和输送辊道组成

尺调节机构可调整去除锚杆斜角的长度；挡料机构可防止锚杆在切斜角的

过程中脱离输送辊道；自动完成锚杆切斜角、输送和卸料；根据锚杆要

求，可选择性启用该功能。

(4) 、过渡存储上料机构

    主要由链条输送平台和自动上料机构组成，最大可存储50多根锚杆，

可实现满料自动停止，无料自动上料，便于各工位之间的流水线作业。

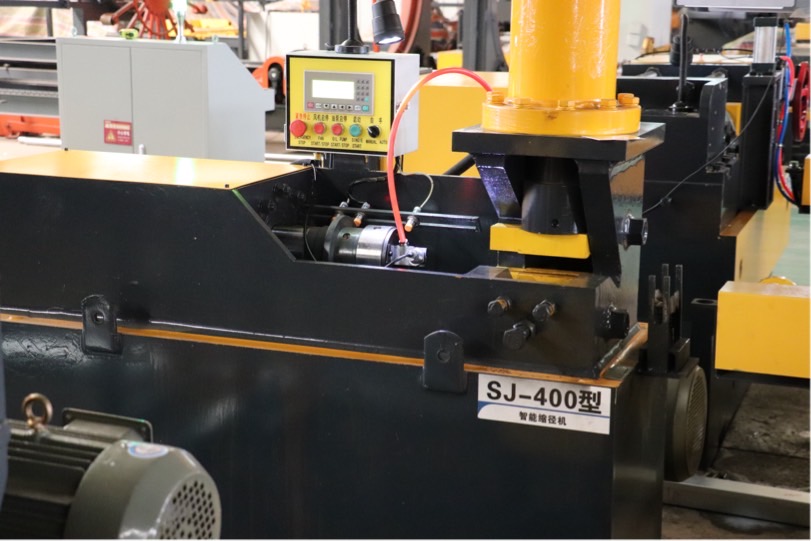

(5) 、缩径机

     缩径采用油式润滑，润滑效果好；液压式夹紧机构，锚杆保证缩径过

程不打滑，设有控油系统，大大降低了锚杆端部油污量。

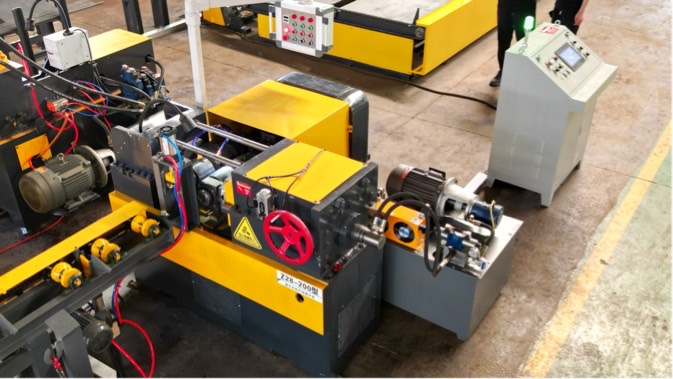

(6) 、滚丝机

    压料导向机构，可防止锚杆滚丝过程中出现偏移情况，导致滚丝效果差；保证了成品率，也比传统的人工辅助更安全；滚丝轮采用合金模具钢，经久耐用。

四、技术参数

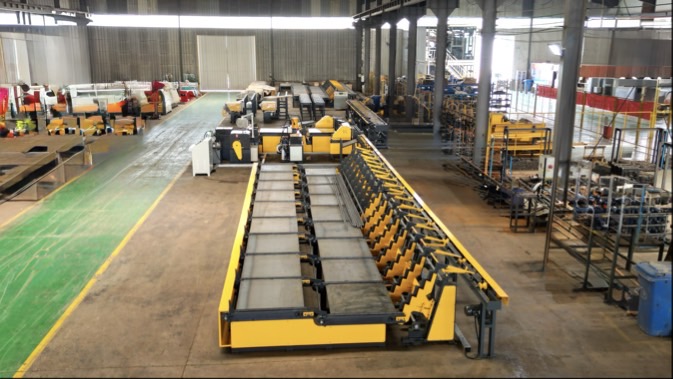

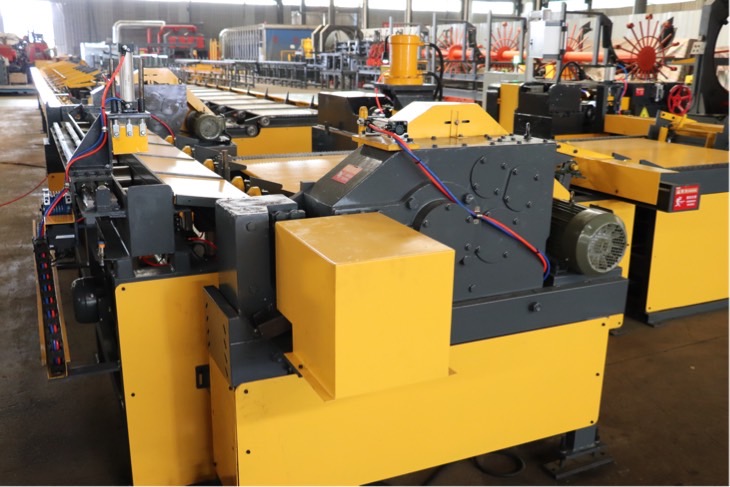

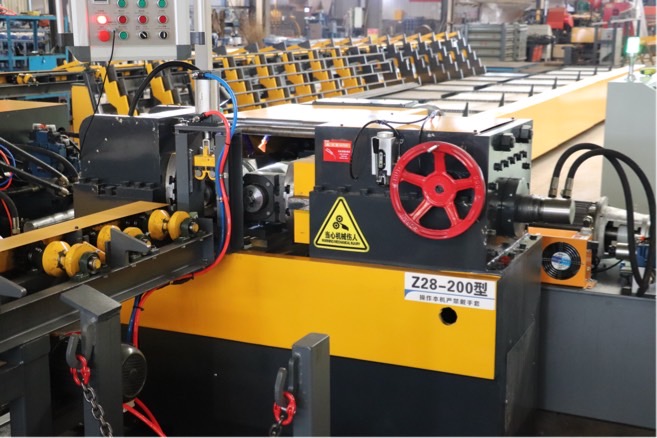

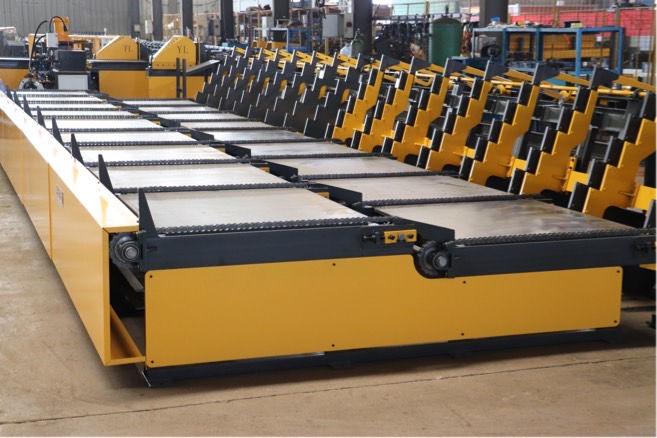

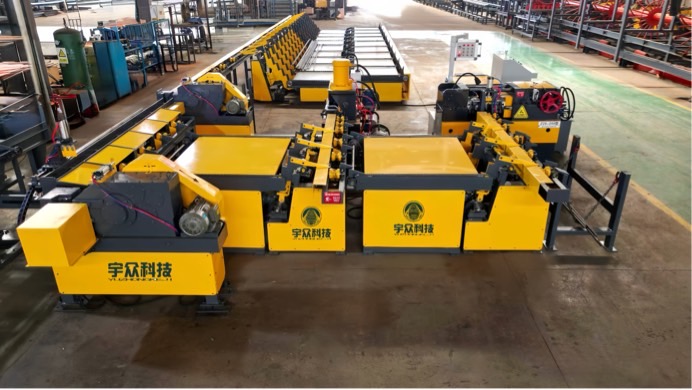

 五、设备实拍图
